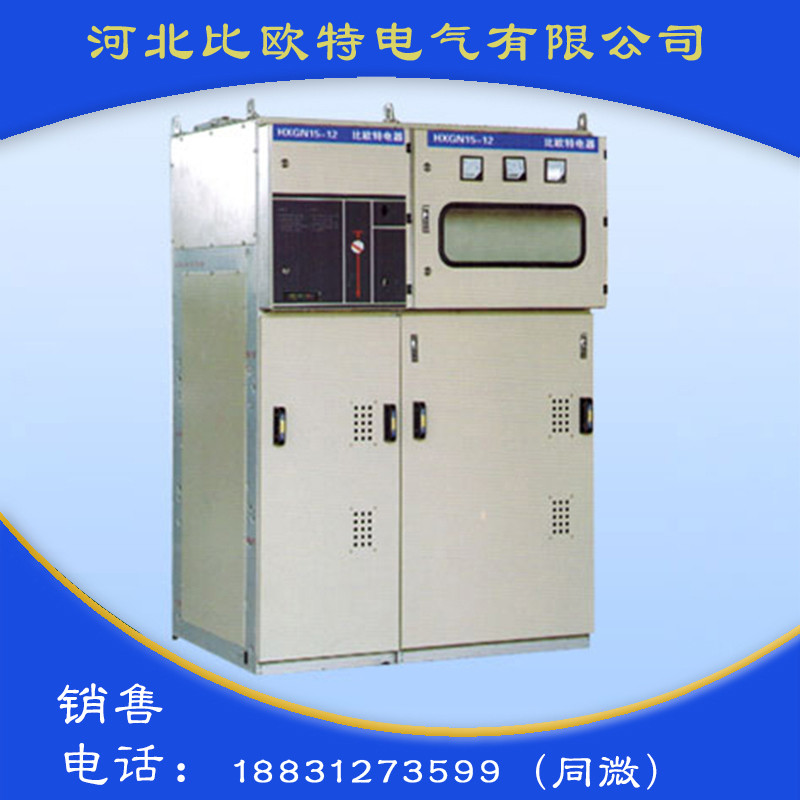

HXGN15-12箱型交流金属封闭环网开关设备

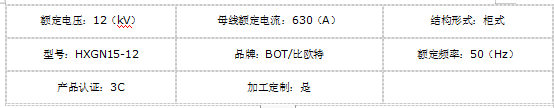

HXGN-12 系列开关（环网柜）适用于交流 50Hz、额定工作电压12kV、额定工作电流 630A及以下的电力系统中，作为工厂、车间、住宅小区、高层建筑、学校、公园等场所的环网和终端供电户内配电设备使用。本环网柜配用电磁、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。
环网柜主要结构：环网柜由母线室、三工位负荷开关室（或断路器室）、电缆室、操动机构、连锁机构和低压控制室以及测量或计量回路等部分组成。各隔室用钢板分隔，可避免故障部位影响到邻室。符合GB3906.3.6~40.5KV交流金属封闭开关设备。IE62271-200:2003《额定电压1KV以上52KV及以下交流金属封闭开关设备和控制设备》等标准。
1）母线室
母线室布置在柜体的上部，在母线室中主母线连接在一起，贯穿整排开关柜。母线呈水平布置，可方便地扩展。
2）负荷开关室
负荷开关室内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充SF6气体作灭弧和绝缘介质，在操作轴引出端设有两个透明的热压成型的塑料端盖，透过它可以观察出头状态。开关室内可根据用户要求装设SF6气体密度表货带报警触电的气体密度器。
3）电缆室
电缆室主要用于电缆连接，使单芯或三芯电缆可以采用简单的非屏蔽电缆头进行连接，同时充裕的空间还可以容纳避雷器、电流互感器、电压互感器、下接地开关等元件。按标准设计，柜内有观窗和安全联锁装置。电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板的门前框可以拆下，方便电缆安装及拆除。
4）操作机构、连锁机构和低压控制室
带联锁的低压室同时起到控制屏的作用。低压室内装有带位置指示器的弹簧操动机构和机械联锁装置，也可以设有触点、跳闸线圈、紧急跳闸机构、电容式带电显示装置、钥匙锁和电动操作装置，同时低压室空间还可以供装设控制回路、计量仪表和保护继电器等二次元器件。
使用环境条件：
1.海拔高度：不超过1000M；
2.环境温度：-25℃~+40℃；
3.空气相对湿度：日平均值不大于95％，月平均值不大于90％；
4.周围空气中无严重污染，如灰尘、烟雾、腐蚀剂、易燃气体、汽油以及盐剂等；
5.地震烈度：8度
HXGN15-12箱型交流金属封闭环网开关设备
使用环境条件：
1.海拔高度：不超过1000M；
2.环境温度：-25℃~+40℃；
3.空气相对湿度：日平均值不大于95％，月平均值不大于90％；
4.周围空气中无严重污染，如灰尘、烟雾、腐蚀剂、易燃气体、汽油以及盐剂等；
5.地震烈度：8度
